杯突試驗機與萬能試驗機工作原理
文章出處：濟南思達人氣：發表時間：2020-07-06
杯突試驗機與電子萬能試驗機工作原理總體大致相同，區別在于油源的區別，電子萬能試驗機采用電子器件控制，而杯突試驗機采用油源控制，兩者工作原理如下：

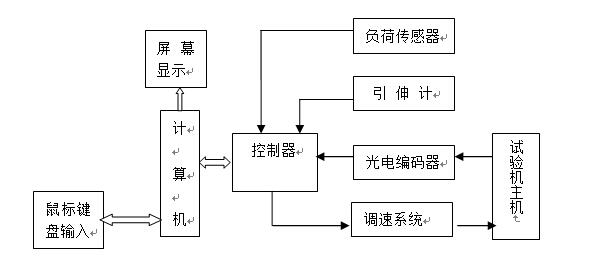

電子萬能試驗機工作原理:由減速機構、試驗機框架、測量控制系統，試驗附具等幾部分組成。試驗機下部為底座，機座內有調速電機和圓弧同步帶減速機構，電機通過減速驅動滾珠絲杠轉動，絲杠上有傳動螺母，傳動螺母與移動梁固結在一起，絲杠轉動，移動梁就上下移動，通過調節電機的轉速就可以改變移動梁的移動速度，從而滿足試驗要求的各種素的，測力傳感器固定在移動衡量上，傳感器上連接有夾持試樣一端的夾具，夾持試樣另一端的夾具與上橫梁或臺面板聯接，移動梁上下移動即可對試樣進行拉伸或者壓縮試驗。該機帶有位移傳感器、在試驗過程中，移動梁上的負荷傳感器測定試驗力的大小，位移傳感器測量位移量，兩者的信號經過濾波放大，由A/D轉換到單片機，單片機采集處理試驗數據并顯示，同時進行過載判斷處理和保護。
杯突試驗機工作原理：當啟動夾緊油泵時，油經換向閥、調速閥流向夾緊油缸，推動大活塞上升，使夾模 將試樣夾緊；然后啟動沖壓油泵，油經換向閥、調速閥流向 沖壓油缸，推動小活塞上升，使球形沖頭壓入試樣；當試樣在全厚度上出現穿透裂縫時，沖壓負荷下降，此時沖頭壓入試樣的深度即為試樣的杯突值，然后兩換向閥 同時換向，油泵的油流回油池，使沖頭、墊模下降，當活塞落底時結束所有操作動作，完成試樣杯突值的一次檢測。
